龍芯1D100
龍芯1D100是超聲波水表、熱表和氣表測量專用MCU芯片，集成CPU、FLASH、時間測量單元（TDC）、超聲波脈沖發生器、溫度測量單元（THSENS）、SPI、I2C、UART、MBUS、段式LCD控制器、ADC、RTC、空管檢測、斷線檢測等功能模塊。采用QFP80封裝，休眠電流低于10μA，具備時差測量精度高、外設功能豐富、低功耗等特點，配合完善的編程、仿真、調試環境，大幅簡化超聲波流量測量系統的軟硬件設計。
龍芯1D100
龍芯1D100是超聲波水表、熱表和氣表測量專用MCU芯片，集成CPU、FLASH、時間測量單元（TDC）、超聲波脈沖發生器、溫度測量單元（THSENS）、SPI、I2C、UART、MBUS、段式LCD控制器、ADC、RTC、空管檢測、斷線檢測等功能模塊。采用QFP80封裝，休眠電流低于10μA，具備時差測量精度高、外設功能豐富、低功耗等特點，配合完善的編程、仿真、調試環境，大幅簡化超聲波流量測量系統的軟硬件設計。
龍芯1D100 產品參數
內核
LA132，單核32位，包含F(xiàn)PU
主頻
8/11/32MHz
功耗
休眠電流<10μA
SRAM
4KB指令SRAM，4KB數據SRAM
片上FLASH
128KB
I/O接口
SPI、UART、I2C、SONAR、THSENS、LCD、MBUS、ADC、RTC、GPIO等
測量范圍
10us~4ms
接收回波采樣數
1~32
發射超聲脈沖數
1~127
超聲脈沖頻率
8KHz~4MHz
龍芯1D100 產品手冊
龍芯1D100 產品應用
超聲波熱量表

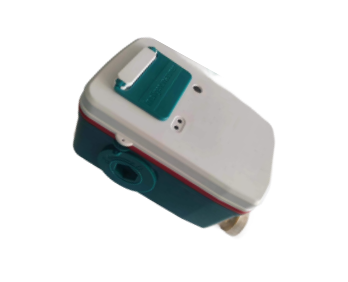

超聲波水表
