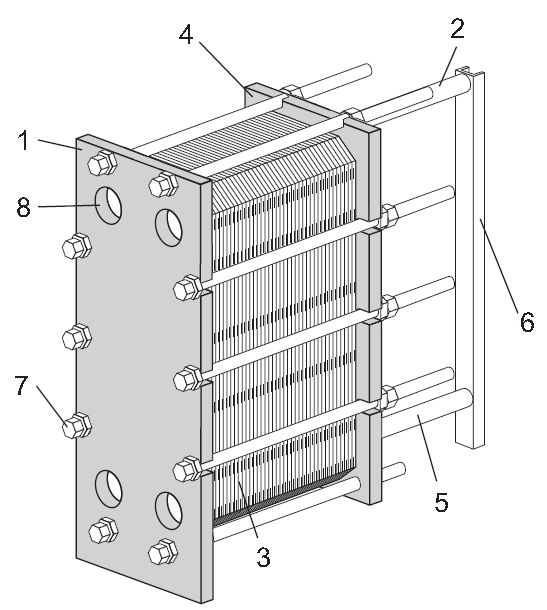

板式換熱器的結構主要由以下8個主要部位組成。他們分別是:
1.固定夾緊板
固定的板片,帶有不同數量的用于連接管道系統的接口孔。上導桿和下導桿
連接至固定板。
2.上導桿
承載板片組和壓緊板。
3.板片組
熱量通過板片從一種介質傳到另一種介質。板片組由槽形板、端板、密封墊
和過渡板(某些情況下)組成。板片組的測量數據為尺寸A,即固定板與壓
緊板之間的測量數據。參考板式換熱器圖紙。
4.活動壓緊板
可移動的板片,可包含各種用于連接管道系統的接口孔。
5.下導桿
保持槽形板、連接板和壓緊板的底端對齊。
6.支柱
支撐上導桿和下導桿。
7.緊固螺栓
壓緊固定板與壓緊板之間的板片組。
帶有軸承盒的螺栓是緊固螺栓。
剩余的螺栓用作鎖定螺栓。
8.接口角孔
穿過固定板的接口孔允許介質進入或退出換熱器。
除此之外,我們還有一些其他可供選擇的部件。他們分別是:
接頭
? 雙頭螺栓
接口孔周圍帶螺紋的雙頭螺栓將法蘭接頭固定到設備。
多段
? 隔板
多流程配置中使用的堅固碳鋼板。在需要時加固轉向板。
可選組件
? 支撐腳
提供穩定性,并用來通過螺栓將換熱器固定到底座。
? 防護罩
覆蓋板片組,避免高溫或侵蝕性的液體泄漏或(人員)接觸高溫板片組。
? 螺栓保護裝置
用以保護緊固螺栓螺紋的塑料管。
? 保溫層
對于換熱器表面的溫度過高或過低的應用,可使用保溫層。
? 提升裝置
安裝到換熱器上的獨立裝置,用于提升換熱器。
? 接地凸耳
接地連接可用來消除在設備中發生靜電積累的風險。
? 接口蓋板
用以避免運輸過程中顆粒進入換熱器的保護裝置。
? 接水盤
根據換熱器中的流體類型和安裝類型,可能需要接水盤(排水箱),以避免
人員傷害和設備損壞。
? 提升或運輸固定裝置
固定在固定板與壓緊板之間的鎖定裝置。
以上就是對于板式換熱器結構最詳細的闡釋,如果還有其他關于結構方面的問題,請關注咨詢我們。
