了解板式換熱器選型時的注意事項

作者: 編輯: 來源: 發布日期: 2019.10.16
信息摘要:
板式換熱器的傳熱原理是根據熱力學定律:“熱量總是從溫度高的物體向溫度低的物體傳遞,當兩種物體間存在溫差就必然有 熱量傳遞的過程?!眱煞N液體在…

    板式換熱器的傳熱原理是根據熱力學定律:“熱量總是從溫度高的物體向溫度低的物體傳遞,當兩種物體間存在溫差就必然有 熱量傳遞的過程?!眱煞N液體在板式換熱器板片兩側對流時,熱量從溫度高的的那側液體傳向溫度低的那側液體(一般情況下 ,高溫側在一次側,低溫側在二次側)。由于板片采用了瓦楞波結構優化設計,其換熱效率可以達到92%左右,如此以來,高 溫側的熱量可以有效被低溫側吸收,利用。


    具體來說,在高溫側,深紅色箭頭所指向的是高溫側的進口,粉紅色指向的是高溫側的出口;在低溫側,深藍色指向的是低溫 側的進口,天藍色指向的是低溫側的出口。當液體從深紅色的進口進入后,經過對流,熱量通過板片傳遞給由深藍色進口進入 的低溫側液體。在高溫側液體溫度降低后,液體由粉紅色的出口流出;在低溫側液體溫度升高后,液體由天藍色的出口流出。 此時,液體完成換熱過程。

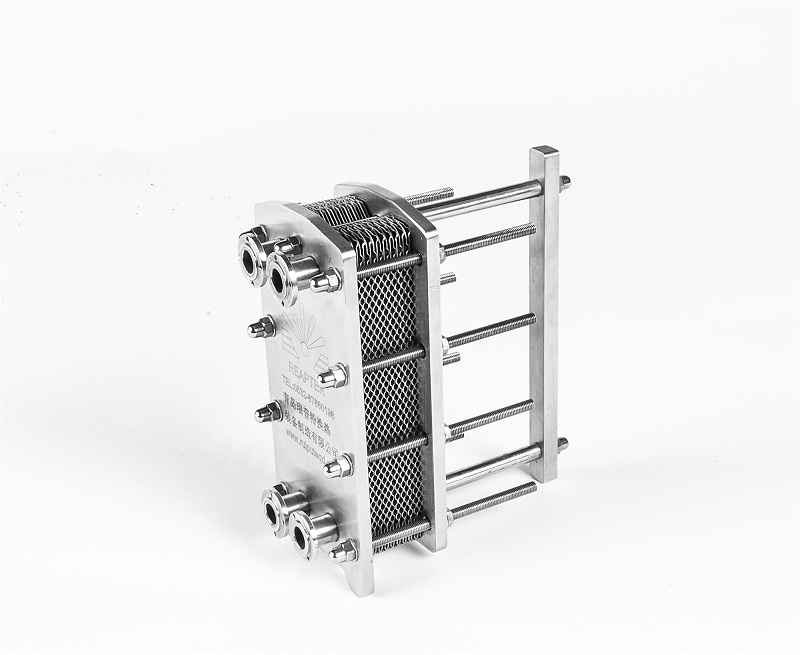

了解板式換熱器選型時的注意事項


    板式換熱器選型時應注意以下幾個問題:


    一、板式換熱器板型的選擇板片型式或波紋式應根據換熱場合的實際需要而定。對流量大允許壓降小的情況,應選用阻力小的 板型,反之選用阻力大的板型。根據流體壓力和溫度的情況,確定選擇可拆卸式,還是釬焊式。確定板型時不宜選擇單板面積 太小的板片,以免板片數量過多,板間流速偏小,傳熱系數過低,對較大的換熱器更應注意這個問題。


    二、流程和流道的選擇流程指板式換熱器內一種介質同動方向的一組并聯流道,而流道指板式換熱器內,相鄰兩板片組成的介 質流動通道。一般情況下,將若干個流道按并聯或串聯的費那個是連接起來,以形成冷、熱介質通道的不同組合。流程組合形 式應根據換熱和流體阻力計算,在滿足工藝條件要求下確定。盡量使冷、熱水流道內的對流換熱系數相等或接近,從而有好的 傳熱效果。因為在傳熱表面兩側對流換熱系數相等或接近時傳熱系數獲得較大值。雖然板式換熱器各板間流速不等,但在換熱 和流體阻力計算時,仍以平均流速進行計算。由于“U”形單流程的接管都固定在壓緊板上,拆裝方便。


    三、壓降校核在板式換熱器的設計選型使,一般對壓降有一定的要求,所以應對其進行校核。如果校核壓降超過允許壓降,需 重新進行設計選型計算,直到滿足工藝要求為止。
